Transformator de tip uscat: ce ar trebui să știți înainte de a alege unul?

● 2026-07-31 ● - ● Lasă-mi un mesaj

1. Ce este un transformator de tip uscat?

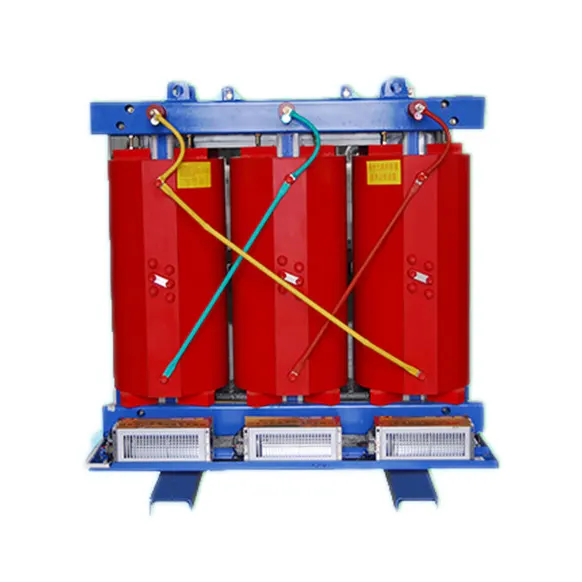

O transformator de tip uscat este un dispozitiv electric static care transferă energie prin inducție electromagnetică fără a folosi lichid (ulei) pentru izolare sau răcire. În schimb, miezul și înfășurările sale sunt încapsulate în materiale izolante solide, cum ar fi rășina epoxidică sau poliesterică, iar căldura este disipată prin circulația naturală sau forțată a aerului.

Acest design elimină complet riscul de scurgeri de ulei și incendii, făcând transformatoarele de tip uscat alegerea preferată pentru instalațiile interioare, clădirile dens ocupate și zonele sensibile pentru mediu.

2. Avantaje cheie și aplicații tipice

Avantaj Explicaţie
Siguranța la incendiu Fără lichid inflamabil – riscul de incendiu este redus drastic. Chiar și în condiții de defecțiune, materialele se autosting.
Prietenia mediului Fără scurgeri de petrol, fără contaminare a solului sau a apelor subterane. Nu este nevoie de gropi de reținere a uleiului.
Întreținere redusă Fără testare, filtrare sau înlocuire a uleiului. Munca de rutină este în principal curățare și inspecție vizuală. Au fost raportate economii ale costurilor de întreținere de până la 40%.
Instalare flexibilă Amprenta compactă permite instalarea în apropierea centrelor de sarcină (de exemplu, subsoluri, podele) – reduce costurile cablurilor și pierderile de linii.

Aplicații comune:

Spitale, centre de date, clădiri înalte
Instalatii industriale (produse chimice, textile, minerit)
Sisteme de energie regenerabilă (eoliană terestră, solară)
Platforme marine și offshore (cu incinte adecvate)
Limitări de reținut:
Cost inițial mai mare decât transformatoarele umplute cu ulei
Eficiență mai scăzută de disipare a căldurii – în general limitată la valori nominale sub ~2.000 kVA în modelele standard
Zgomot audibil ușor mai mare în unele cazuri


3. Două tipuri principale: VPI vs. Bobina turnată

Tip Proces Caracteristici Cel mai potrivit pentru
VPI (impregnare cu presiune în vid) Înfășurările sunt impregnate cu lac sau rășină sub vid și presiune, apoi se întăresc. Cost-eficient, rezistență dielectrică bună, design versatil. Cladiri standard industriale si comerciale; utilizare generală în interior.
Bobina turnată Înfășurările sunt complet încapsulate în rășină epoxidică într-o matriță, formând un bloc solid. Cea mai înaltă protecție împotriva umezelii, prafului, stropilor de sare și substanțelor chimice. Rezistență mecanică excelentă și capacitate de rezistență la scurtcircuit. Medii dure: offshore, tuneluri, nave marine, uzine chimice, oțelării.

Sfat de selecție: dacă site-ul dvs. are umiditate ridicată, gaze corozive sau spălări frecvente, alegeți bobina turnată. Pentru medii interioare curate și uscate, VPI oferă cea mai bună valoare.


4. Parametrii de selecție a tastelor

Obțineți-le corect înainte de a specifica un transformator.

Parametru Ce înseamnă Sfaturi practice
Capacitate nominală (kVA) Puterea maximă aparentă pe care o poate furniza transformatorul. Adăugați o marjă de 20-25% pentru creșterea viitoare a sarcinii. Dimensiuni comune: 100, 250, 500, 1000, 2000 kVA.
Tensiuni nominale Tensiuni primare (HV) și secundare (BT). Potriviți cerințele de utilitate și sarcină (de exemplu, 10 kV / 0,4 kV). Verificați intervalul comutatorului pentru fluctuații de tensiune.
Clasa de izolare Definește creșterea maximă admisă a temperaturii. Clasa F (155°C) și clasa H (180°C) sunt cele mai comune. Utilizați clasa H pentru temperaturi ambientale ridicate sau supraîncărcări frecvente.
Protecție la intrare (IP) Rezistenta la praf si apa. IP20 – standard pentru interior. IP23 sau mai mare – în aer liber, semi-exterior sau zone cu apă picurată/pulverizare ușoară.
Metoda de răcire AN = auto-răcit (aer natural); AF = aer forțat (ventilatoare). AF crește semnificativ capacitatea de ieșire. Asigurați-vă că admisiile/evacuările de aer nu sunt niciodată blocate.
Tensiune de impedanță (Z%) Afectează reglarea curentului și tensiunii de scurtcircuit. Valorile standard se coordonează cu dispozitivele de protecție. Consultați proiectantul dvs. de sistem pentru potrivire.


5. Instalare și punere în funcțiune

Un transformator bun se poate defecta prematur dacă instalarea este neglijentă. Urmați aceste puncte critice.

Locație și autorizare

  • Instalați-l într-o zonă uscată și bine ventilată - fără gaze corozive, picurare de apă și risc de inundații.

  • Păstrați un spațiu de cel puțin 12-18 inchi (30-45 cm) în jurul carcasei pentru circulația aerului.

Fundație și montaj

  • Așezați pe o bază plană, rezistentă la vibrații, care poate suporta întreaga greutate.

  • Folosiți plăcuțe anti-vibrații dacă este posibilă rezonanța podelei.

Conexiuni electrice – lucruri de făcut

  • Folosiți legături flexibile din cupru/aluminiu la terminale - acest lucru previne tragerea de stres mecanic pe bucșe.

  • Strângeți toate conexiunile cu șuruburi la valorile de strângere specificate în manual. Strângerea excesivă poate deteriora firele; strângerea insuficientă cauzează puncte fierbinți.

  • Împământare: conectați ferm atât carcasa, cât și punctul neutru la rețeaua de împământare a stației.

Verificări înainte de punere în funcțiune

Test de rezistență de izolație: folosiți un megaohmetru (scara de 500 V sau 1000 V). Valoarea minimă acceptabilă: 2 MΩ per kV de tensiune nominală. Dacă este mai mic, uscați înfășurările înainte de a pune sub tensiune.
Verificați că toate terminațiile interne se potrivesc cu diagrama plăcii de identificare.
Testați funcționarea ventilatorului și alarmele termostatului/termistorului înainte de a intra în funcțiune.


6. Operare zilnică și întreținere – Munca adevărată

Rețineți: întreținere redusă nu înseamnă lipsă de întreținere. Puțină îngrijire duce la o durată de viață de 20-30 de ani.

Curățenia – Prioritatea #1

Acumularea de praf este cel mai mare inamic al transformatoarelor de tip uscat. Reține căldura, promovează descărcarea parțială și reduce rigiditatea dielectrică.

Curățați cel puțin o dată pe an - mai des în zonele cu praf sau industriale.
Folosiți un aspirator cu o duză nemetalică sau aer comprimat uscat la < 25 psi (170 kPa) – nu utilizați niciodată presiune înaltă, care poate deteriora izolația sau forța praful mai adânc.

Inspecții vizuale și mecanice (la fiecare 6-12 luni)

Ce trebuie verificat Ce să cauți
Conexiuni Decolorarea, înnegrirea sau topirea - semne de supraîncălzire.
Înfășurări și miez Fisuri, urme de urmărire sau punți de praf pe suprafețele izolatoare.
Nivel de sunet Orice zumzet sau trosnet neobișnuit („sfârâit”) poate indica laminații libere sau descărcare parțială.
Ventilatoare și comenzi Paletele ventilatorului se curata si se rotesc liber; afișează temperatura în concordanță cu sarcina.

Monitorizarea izolației

  • Înregistrați valorile rezistenței de izolație în fiecare an (sau după lucrări majore).

  • Comparați cu citirile anterioare – o tendință constantă de scădere este un semnal de avertizare chiar dacă valoarea absolută este încă peste minimul.


7. Defecte comune și remedii practice

Simptom Cauza cea mai probabilă Acțiune imediată
Alarma de supratemperatura Blocarea prafului, defecțiunea ventilatorului sau suprasarcină Înfășurări curate; verifica motorul ventilatorului; reduce sarcina sau îmbunătățește ventilația.
Zgomot de descărcare parțială Pătrunderea umidității sau contaminarea suprafeței Uscați (circulația aerului cald) și curățați bine.
Declanșarea la supracurent Defecțiune externă sau scurtcircuit la înfășurare internă Izola; efectuați teste de rezistență la înfășurare și de raport de rotație. Consultați producătorul.
Tensiuni dezechilibrate Problemă cu conexiunea slăbită sau cu comutatorul de atingere Verificați toate terminalele; exersați și verificați poziția comutatorului.


8. Referință rapidă – Lista de verificare a selecției

  1. ☐ Calculul sarcinii + 20-25% marjă

  2. ☐ Tensiunea nominală se potrivește cu sistemul

  3. ☐ Clasa de izolare – F sau H, în funcție de mediu

  4. ☐ Tip – VPI (curat interior) vs Bobina turnată (dură)

  5. ☐ Clasament IP – IP20 (interior) / IP23+ (exterior/umed)

  6. ☐ Răcire – naturală sau asistată de ventilator

  7. ☐ Spațiul liber, ventilația și sarcina pe podea au fost verificate

  8. ☐ Valorile de legare la pământ și de cuplu documentate



A transformator de tip uscateste o investiție în siguranță, fiabilitate și respectarea mediului. Succesul său în domeniu depinde mai puțin de plăcuța de identificare și mai mult de trei opțiuni practice:

  • Selectați cu marje realiste și protecție a mediului.

  • Instalați cu grijă – conexiuni bune și aer bun.

  • Mențineți cu curățare regulată și monitorizare bazată pe tendințe.

Faceți bine aceste trei lucruri, iar transformatorul dvs. de tip uscat va oferi zeci de ani de service fără probleme.
