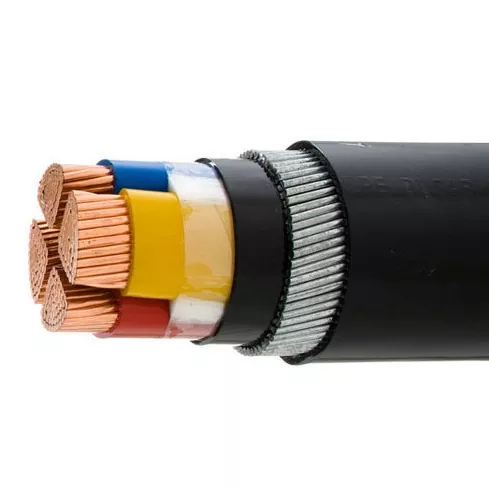

Această întrebare apare în aproape fiecare întâlnire de specificații de cablu. Răspunsul scurt: nu există o definiție globală unică. Diferitele organisme de standardizare trag linie în locuri diferite, iar această ambiguitate poate provoca adevărate bătăi de cap în timpul execuției proiectului.

Trei standarde, trei răspunsuri diferite

Consensul practic: sub 2.000 V este tensiune joasă, peste 35 kV este tensiune înaltă și totul între ele este tensiune medie. Zona gri se află între 1kV și 2kV, unde clasificarea depinde în întregime de standardul care guvernează proiectul dumneavoastră.

Răspunsul real: Depinde de unde este proiectul tău

Pentru ingineri și echipele de achiziții, dezbaterea academică contează mai puțin decât să știi care standard se aplică instalației tale specifice.

Proiecte din SUA (cadru IEEE/NEC): Cablu de medie tensiuneîncepe la 2.000 V. Cele mai frecvente valori nominale ale cablurilor pe care le veți întâlni sunt 5kV, 8kV, 15kV, 25kV și 35kV. Pentru centralele nucleare, rețineți că IEEE 1186-2025 extinde acum plafonul de medie tensiune la 46kV.

Proiecte internaționale (cadru IEC): tensiunea medie începe de obicei de la 1 kV. Evaluările standard includ 3,3 kV, 6,6 kV, 11 kV, 22 kV și 33 kV. De exemplu, standardul australian AS/NZS 1429.1 acoperă cabluri de la 1,9/3,3 kV până la 19/33 kV.

Proiecte de energie solară și regenerabilă: tensiunile sistemului se încadrează de obicei între 1 kV și 35 kV. Cele mai comune două niveluri sunt 15 kV (potrivire 12,47 kV sau 13,8 kV interconectare la rețea) și 35 kV (potrivire 34,5 kV).

Trei parametri critici pe care trebuie să-i verificați

Tensiunile nominale ale cablurilor sunt de obicei marcate ca Uo/U, de exemplu 6,35/11 kV. Iată ce înseamnă fiecare număr:

Nu vă uitați doar la „clasa de tensiune” a cablului și să presupuneți că se potrivește. Potriviți Uo cu tensiunea fază-pământ a sistemului dvs. și U cu tensiunea fază-la-faza a sistemului dumneavoastră. A greșit acest lucru este una dintre cele mai frecvente cauze ale defectării premature a cablului.

Ecranat vs. Neprotejat: când este obligatoriu?

O altă întrebare care urmează îndeaproape: la ce tensiune am nevoie de cablu ecranat?

Pentru orice cablu care funcționează peste 5 kV, ecranarea nu este opțională. Scutul metalic egalizează stresul câmpului electric, transportă curent de defect și protejează împotriva interferențelor electromagnetice. IEEE 1816-2024 dedică un întreg standard pentru terminarea și îmbinarea corespunzătoare a cablurilor ecranate de la 2,5 kV la 46 kV, subliniind faptul că manopera terminațiilor este adesea mai critică decât cablul în sine.

Un ghid rapid de decizie

Concluzia

Cablu de medie tensiuneîncepe undeva între 1 kV și 2,5 kV, în funcție de standardul pe care îl urmează proiectul dvs. Pentru proiectele din SUA, răspunsul practic este 2.000V. Pentru proiectele guvernate de IEC, este de 1 kV.

Ceea ce contează mai mult decât pragul este următorul: înțelegeți valorile reale Uo/U ale sistemului dvs., confirmați cerința de ecranare și acordați la fel de multă atenție procesului de terminare ca și specificațiilor cablului. Cel mai scump cablu din lume se va defecta prematur dacă îmbinarea este prost făcută.
