Cum se aplică un întrerupător de sarcină în rețelele de distribuție a energiei de medie tensiune?

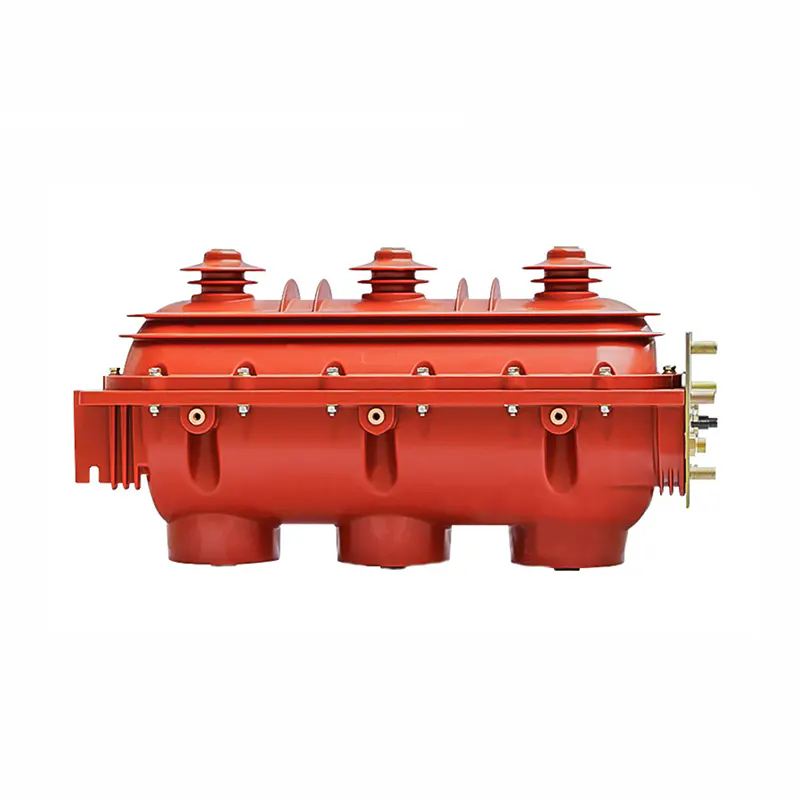

A Întrerupător de încărcare(LIS) este un dispozitiv de comutare critic utilizat în sistemele de distribuție a energiei de medie tensiune pentru a produce sau întrerupe în siguranță curenții de sarcină în condiții normale de funcționare. Este instalat în mod obișnuit în substații, unități principale de inel, sisteme de alimentare industriale și rețele de distribuție a utilităților unde sunt necesare izolarea controlată și continuitatea operațională. Spre deosebire de deconectatoarele simple, un întrerupător de sarcină este proiectat special pentru a întrerupe curentul fără a provoca deteriorarea sistemului sau a crea pericole inacceptabile de arc.

Scopul central al acestui articol este de a explica modul în care un întrerupător de sarcină funcționează în mediile de distribuție a energiei din lumea reală, modul în care parametrii săi structurali și electrici influențează performanța și modul în care se aliniază cu cerințele rețelei în evoluție. Examinând caracteristicile de proiectare, scenariile de aplicație și considerațiile operaționale, acest conținut oferă factorilor de decizie, inginerilor și specialiștilor în achiziții o referință tehnică clară, aliniată cu comportamentul obișnuit de căutare și obiceiurile profesionale de lectură.

Întrerupătoarele de sarcină sunt utilizate în mod obișnuit pentru controlul alimentatorului, secționalizarea, izolarea transformatorului și gestionarea rețelei bucle. Acestea sunt adesea asociate cu siguranțe sau relee de protecție pentru a oferi protecție coordonată împotriva defecțiunilor, menținând în același timp fiabilitatea sistemului. Rolul lor devine din ce în ce mai important pe măsură ce sistemele de energie se extind, descentralizează și integrează resursele de energie regenerabilă și distribuită.

Structura tehnică și parametrii cheie

Din punct de vedere tehnic, un întrerupător de sarcină integrează componente mecanice de comutare cu tehnologie de stingere a arcului, sisteme de izolație și mecanisme de operare manuale sau motorizate. Designul permite comutatorului să întrerupă curentul nominal de sarcină menținând în același timp integritatea dielectrică înainte și după funcționare.

Mai jos este o prezentare generală consolidată a parametrilor tehnici tipici pentru un întrerupător de sarcină de medie tensiune. Valorile reale pot varia în funcție de cerințele de sistem și de standardele regionale, dar parametrii enumerați reflectă configurațiile comune ale industriei.

Acești parametri afectează direct modul în care comutatorul de întrerupere a sarcinii funcționează în timpul operațiunilor de rutină de comutare, izolarea de întreținere și reconfigurarea rețelei. De exemplu, curentul nominal și capacitatea de rezistență pe timp scurt determină adecvarea pentru alimentatoarele cu încărcare puternică, în timp ce mediul de izolație influențează intervalele de întreținere și compatibilitatea cu mediul.

Din punct de vedere structural, majoritatea întrerupătoarelor de sarcină sunt proiectate cu izolație vizibilă, asigurând un spațiu deschis clar pentru siguranța întreținerii. Această caracteristică este deosebit de apreciată în mediile utilitare și industriale în care verificarea operațională este obligatorie. În plus, sistemele de interblocare sunt integrate în mod obișnuit pentru a preveni funcționarea greșită, cum ar fi închiderea comutatorului atunci când împământarea este cuplată.

Integrarea sistemului și considerații operaționale

Când este aplicat într-un sistem de distribuție a energiei, întrerupătorul de sarcină servește atât ca dispozitiv operațional, cât și ca dispozitiv de siguranță. Rolul său principal nu este întreruperea defecțiunii la niveluri ridicate de scurtcircuit, ci comutarea controlată sub sarcină și izolarea sigură în timpul întreținerii sau reconfigurarii sistemului.

În unitățile principale în inel și substațiile secundare, comutatoarele de întrerupere de sarcină permit o topologie flexibilă de rețea. Secțiunile rețelei pot fi izolate fără a întrerupe alimentarea în amonte sau în aval, susținând o mai mare continuitate a serviciului. În instalațiile industriale, acestea permit oprirea controlată a anumitor linii de proces sau a transformatoarelor, menținând în același timp restul sistemului sub tensiune.

Coordonarea cu dispozitivele de protecție este un aspect operațional cheie. În multe modele, un întrerupător de sarcină este combinat cu siguranțe limitatoare de curent. În condiții de defecțiune, siguranța elimină defecțiunea, în timp ce comutatorul asigură izolarea vizibilă și deconectarea în siguranță. Această coordonare reduce stresul echipamentului și simplifică întreținerea post-defecțiune.

Factorii de mediu și de instalare influențează, de asemenea, performanța. Întrerupătoarele de întrerupere pentru exterior trebuie să reziste la variațiile de temperatură, umiditate, poluare și expunerea la UV. Variantele pentru interior, în special în aparatele de comutare cu carcasă metalică, subliniază compactitatea și siguranța operatorului. Alegerea dintre modelele izolate cu gaz, vid sau izolate cu aer reflectă adesea tendințele de reglementare, analiza costurilor ciclului de viață și strategia de întreținere, mai degrabă decât un singur avantaj tehnic.

Întrebări frecvente despre comutatoarele de întrerupere a sarcinii

Î: Cum diferă un întrerupător de sarcină de un întrerupător în aplicațiile practice?
R: Un întrerupător de sarcină este proiectat să întrerupă curentul nominal de sarcină și să asigure izolarea, în timp ce un întrerupător de circuit este capabil să întrerupă curenții mari de defect în mod repetat. În practică, întrerupătoarele de sarcină sunt utilizate pentru comutarea și secționarea operațională, în timp ce întreruptoarele se ocupă de protecția sistemului. Această distincție permite proiectarea sistemului rentabil, fără a compromite siguranța sau fiabilitatea.

Î: Cum este asigurată siguranța operațională în timpul comutării și întreținerii?
R: Siguranța operațională este obținută prin goluri de izolare vizibile, interblocări mecanice și electrice, întrerupătoare de împământare și conformitate cu standardele internaționale. Aceste caracteristici asigură că întrerupătorul nu poate fi acționat în condiții nesigure și că personalul de întreținere poate confirma vizual izolarea înainte de începerea lucrărilor.

Direcția industriei, extinderea aplicației și referința de marcă

Pe măsură ce rețelele de distribuție a energiei continuă să evolueze, rolul comutatorului de întrerupere a sarcinii se extinde în paralel. Urbanizarea, automatizarea rețelei și integrarea energiei distribuite stimulează cererea pentru echipamente care acceptă funcționare flexibilă, instalare compactă și fiabilitate ridicată. Utilitățile și utilizatorii industriali se așteaptă din ce în ce mai mult ca dispozitivele de comutare să se integreze perfect cu sistemele de monitorizare, platformele de operare la distanță și aparatele de comutare modulare standardizate.

Producătorii răspund prin perfecționarea rezistenței mecanice, optimizarea sistemelor de izolare și alinierea proiectelor la așteptări mai stricte de mediu și siguranță. În timp ce principiul fundamental de funcționare al comutatorului Load Interruptor rămâne consecvent, domeniul de aplicare al acestuia continuă să se extindă în cadrul substațiilor de energie regenerabilă, centrelor de date, infrastructurii de transport și proiectelor de rețele inteligente.

În acest context,UNULoferă soluții de întrerupător de sarcină concepute pentru a satisface standardele internaționale și cerințele diverse ale aplicațiilor. Prin inginerie structurată, procese de producție controlate și configurații centrate pe aplicații, DAYA sprijină clienții care caută performanță stabilă și consistență operațională pe termen lung în sistemele de distribuție de medie tensiune.

Pentru consultarea proiectelor, clarificări tehnice sau asistență pentru selecția produselor legate de aplicațiile Load Interruptor Switch, părțile interesate sunt încurajate săcontactaţi-nedirect. O echipă tehnică dedicată este disponibilă pentru a discuta cerințele de sistem, opțiunile de configurare și considerațiile de implementare aliniate cu standardele locale și așteptările operaționale.
