Cum funcționează un întreruptor de vid?

The întrerupător de videste un comutator indispensabil în sistemul de alimentare. Este compus în principal din trei părți: cadru, cameră de stingere a arcului (adică bulă de vid) și mecanism de funcționare. Printre ele, circuitul conductor este partea de bază a întreruptorului de circuit, care este compusă cu atenție din tijele de intrare și de ieșire, suporturi izolatoare, cleme conductive, conexiuni moi și camere de stingere a arcului de vid.

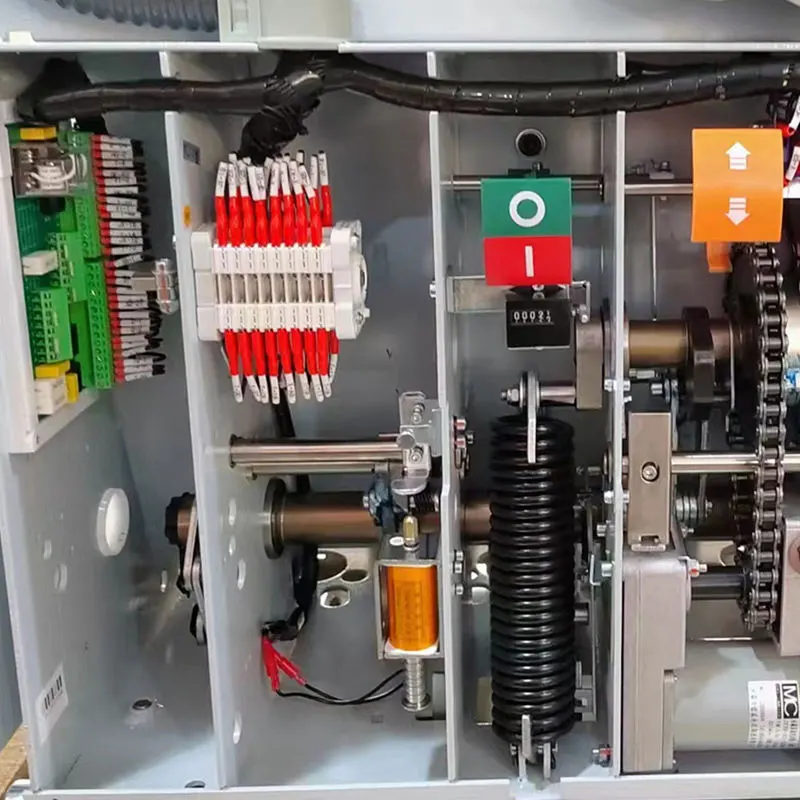

Mecanismul de operare este responsabil de executarea operațiunilor de închidere și deschidere a întrerupătorului, inclusiv arcuri de închidere, sisteme de stocare a energiei, versiuni de supracurent, deschidere și închidere a bobinelor și alte componente. Când lucrați, mecanismul obține un control precis al curentului prin stocarea electrică a energiei, deschiderea electrică și închiderea și funcțiile manuale.

Când curentul atinge valoarea predeterminată,întrerupător de vidva folosi caracteristicile curente de traversare zero într-un mediu cu vid ridicat pentru a stinge arcul prin difuzarea rapidă a plasmei, tăind eficient curentul. La mijloc, implică mai multe etape, cum ar fi stocarea de energie și închiderea. Printr -o serie de acțiuni mecanice precise, sunt asigurate stabilitatea și fiabilitatea întrerupătorului.

Operația de deschidere este că atunci când întrerupătorul este în stare închisă, se primește semnalul de deschidere, iar electromagnetul de deschidere va începe să funcționeze, ceea ce face ca miezul de fier să fie atras. Această acțiune va face ca tija superioară din eliberarea de deschidere să se deplaseze în sus, ceea ce la rândul său face ca arborele de călătorie să se rotească. O serie de reacții în lanț vor conduce tija superioară în sus și vor împinge placa îndoită, determinând -o să conducă pe jumătate axul să înceapă rotirea în sens invers acelor de ceasornic. Pe măsură ce jumătatea arborelui și brațul balansoar sunt deblocate, izvorul de deschidere va intra imediat în vigoare, împingândîntrerupătorpentru a finaliza acțiunea de deschidere.
